Разновидности градирен

by Пётр Казаков

Значительному числу промышленных агрегатов, например, конденсаторам холодильного оборудования, электрогенераторам, компрессорным установкам требуется охлаждение в постоянном режиме. Для этого используется большое количество воды, которая в процессе нагревается и ее необходимо остужать. Отвод тепла производится в специальных сооружениях — градирнях. Здесь потоки воды обдуваются воздушными струями, и они же уносят тепловую энергию в атмосферу.

Виды градирен

В разных отраслях промышленности и энергетики используют различные виды градирен. Отличаются они способом отвода тепла и особенностями циркуляции воды. В зависимости от устройства градирни подразделяются на:

  • испарительные;
  • открытые;
  • закрытые;
  • гибридные;
  • башенные;
  • с естественной тягой;
  • вентиляторные;
  • эжекционные;
  • противоточные;
  • пленочные.

Вид градирни для промышленной установки выбирают с учетом требований к качеству воды (допустимость контакта с атмосферным воздухом, наличие примесей и т.д.), скорости теплообмена и климатических условий в месте нахождения оборудования. Расскажем подробнее об основных разновидностях.

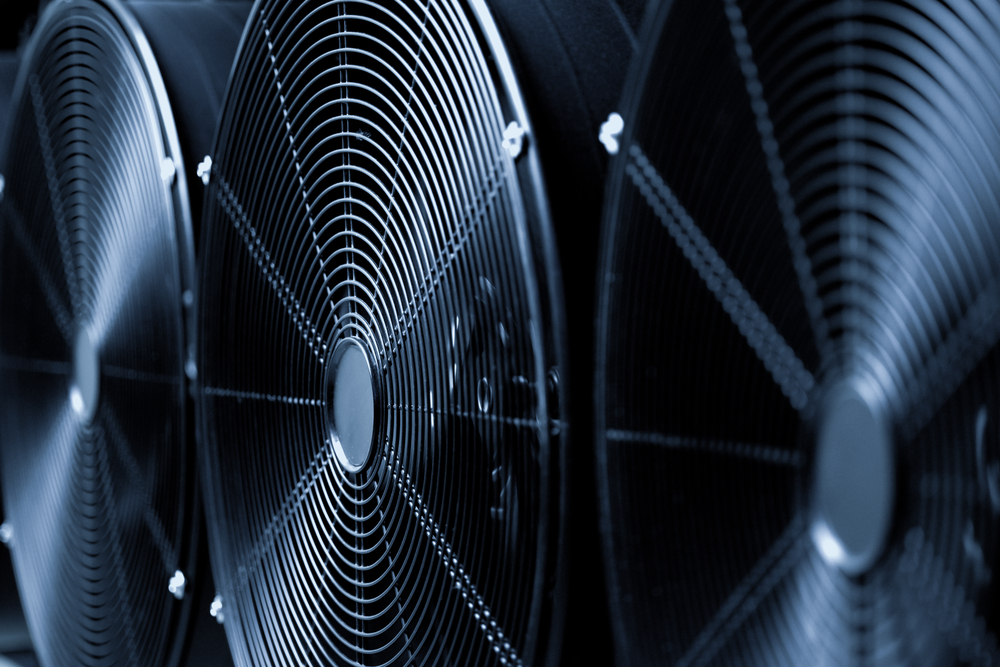

Большие вентиляторы закрытой градирни

Испарительные градирни

Уже название говорит о том, что часть воды испаряется в атмосферу, унося с собой тепловую энергию. Из курса физики известно, что при испарении происходит охлаждение жидкости — молекулы с самой высокой энергией, определяющие степень нагревания, покидают объем жидкости и переходят в газообразное состояние. При испарении 1 килограмма воды теряется 0,67 кВт энергии.

Испарение происходит за счет циркуляции воздуха, который подают принудительным порядком. В состав градирни входят:

  • ороситель;
  • отделитель капель;
  • водосборный резервуар;
  • вентилятор;
  • коллектор.

По типу перемешивания воды градирни подразделяются на оросительные, брызгальные и эжекционные.

Испарительные градирни строят по одному из двух видов конструкций — открытые и закрытые.

Градирни закрытого типа

Закрытые градирни используют в системах, где выдвигаются высокие требования к качеству воды, или требуется охладить другие технические жидкости.

Циркуляция воды или технической жидкости происходит по закрытому контуру в виде огромного змеевика из труб большого диаметра. Поверхность труб омывается смешанной с воздухом водой, которая активно отбирает тепло. Она подается сверху, нагревается и собирается в нижней части, откуда насосами поднимается и используется повторно. Тепловая энергия уносится в атмосферу воздушными потоками, которые создают вентиляторы. Такие градирни часто называют гибридными.

Разновидность закрытых градирен — сухие охладители. Вода в качестве принимающей избыток тепла среды не используется. Трубы с циркулирующим теплоносителем обдуваются мощными вентиляторами.

Часть градирен построена по комбинированной схеме: при низкой температуре воздуха используют сухой метод охлаждения, при высоких включают воду.

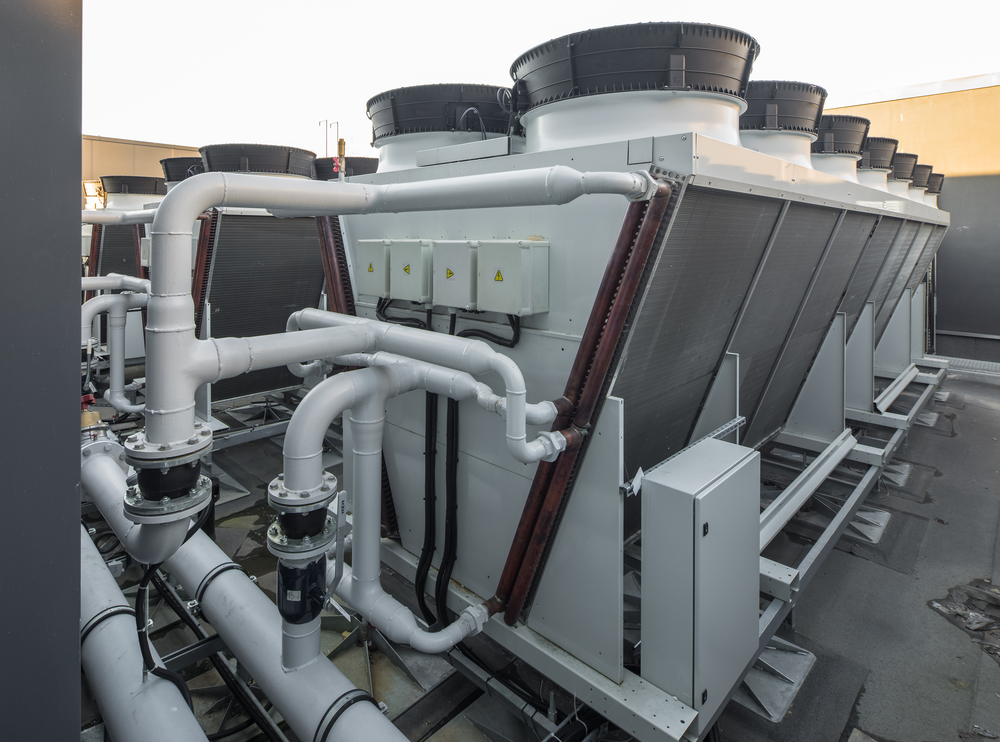

Закрытые градирни на крыше

Градирни открытого типа

Внутри охладителя установлено оборудование, где горячая вода из промышленной системы непосредственно контактирует с атмосферным воздухом, передавая ему тепло.

Главная задача внутреннего оборудования охладителя — увеличить площадь контакта и скорость теплообмена. Внутрь резервуара подается большой воздушный массив осевыми или центробежными вентиляторными системами. Вода по стенкам стекает вниз резервуара, смешиваясь с воздухом, который втягивается внутрь через специальные окна вентиляторами и охлаждают жидкость.

Для защиты от больших потерь воды, в верхней части открытой градирни устанавливают систему каплеулавливателей. Здесь пар конденсируется, вода еще больше охлаждается и падает вниз в виде крупных капель.

Эжекционные градирни устроены несколько по-другому. Здесь вода подается внутрь под давлением через специальные диффузоры. При этом в резервуаре возникает разрежение, куда всасывается атмосферный воздух, который перемешивается с водой и образовавшимся туманом, отбирает значительную часть тепла. Охлажденный конденсат собирается в нижней части градирни и оттуда подается в систему циркуляции жидкости.
