Виды метчиков для нарезания резьбы

by Пётр Казаков

Метчики – специальная оснастка, предназначенная для механизированного или ручного нарезания резьбы внутри отверстий. Инструмент активно применяется для обработки металлических изделий и конструкций, а также предметов из пластика и прочих твердых материалов. Нарезание резьбовых ниток в отверстии осуществляется путем вращения оснастки вокруг оси.

Метчики для нарезания резьбы имеют множество разновидностей и широкий диапазон характеристик. Это позволяет выбрать инструмент для создания резьбы с точно заданными параметрами и наиболее подходящим способом.

Характеристики резьбонарезных метчиков

Производство данного типа оснастки осуществляется согласно ГОСТ 3266-81. Все метчики имеют практически идентичную конструкцию с некоторыми конструктивными отличиями. Их крепление в патроне станка или метчикодержателе осуществляется с помощью хвостовика. Рабочая часть разделена на два фрагмента: заборная зона с канавками и резцами, которая формирует витки, и калибрующая, которая зачищает созданные резьбовые нитки.

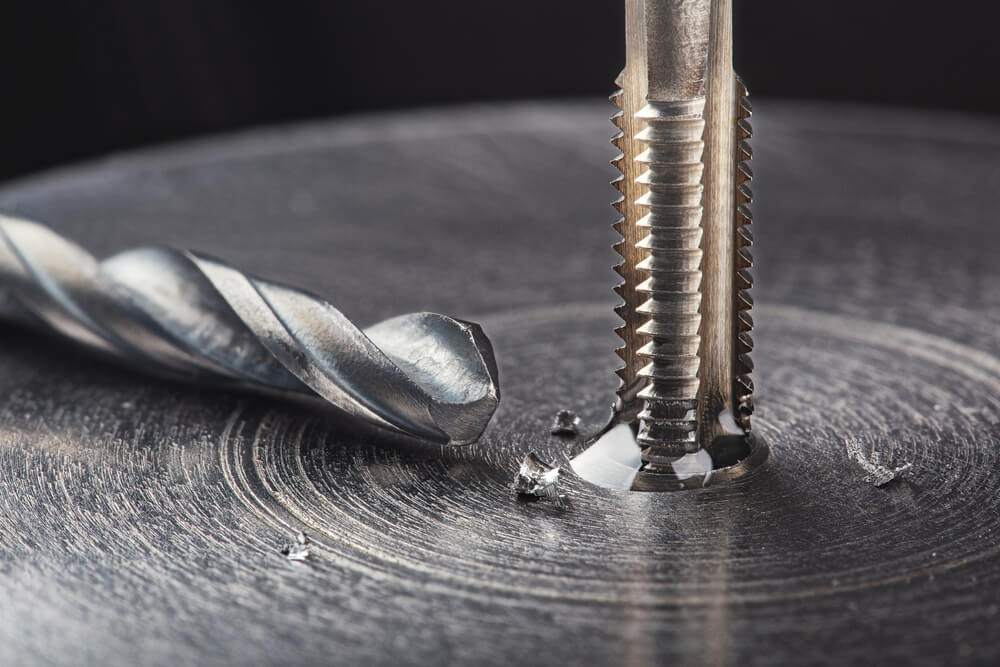

Метчик в металле нарезает резьбу

Метчики различаются между собой по таким параметрам:

  • Материал изготовления. Для изготовления оснастки используются различные виды стали – легированная, быстрорежущая или инструментальная.
  • Вес и размеры. Длина оснастки варьируется от 35 до 250 мм. При этом ширина составляет не более 52 мм. Масса изделия зависит от размеров и обычно не превышает 200 г.
  • Тип создаваемой резьбы. Инструмент может формировать в отверстиях резьбу разной размерности и профиля (метрическая, трубная, дюймовая).
  • Класс точности. Определяется допуском на средний диаметр. Метрические метчики имеют 1-3 степень точности, ручные – 4-ю. Класс трубных моделей – A2, B1, A3, дюймовых – D или C.
  • Сторона сверления. Оснастка бывает право- и левосторонней. Этот параметр определяет сторону поворачивания оснастки при сверлении и направление закручивания готовой резьбы.

Классификация метчиков по типу и назначению

В промышленной сфере и мастерских используется огромное количество разновидностей оснастки. Возможности применения метчика для определенных задач определяются особенностями его конструкции. Соответственно данный инструмент делят на множество видов:

  • Конический – имеет удлиненную режущую зону с неполными витками и плавным переходом к калибрующему фрагменту. Применяется в сквозных отверстиях.
  • Цилиндрический – обладает формой правильного цилиндра и используется для работы с тупиковыми отверстиями.
  • Трапецеидальный – создает витки в виде трапеции. Применяется для формирования резьбового профиля, рассчитанного на динамические нагрузки.
  • Бесканавочный – имеет укороченные канавки с уклоном оси. Используется для обработки изделий из вязких металлов, алюминиевых сплавов и легированных сталей.
  • Винтовой – покрыт винтовыми канавками. Применяются такие метчики для нарезания резьбы на высоких оборотах внутри глухих отверстий.
  • Гаечный – обладает удлиненным хвостовиком прямой или изогнутой формы, который служит для нанизывания обработанных гаек с последующим сбросом.
  • Комбинированный – имеет несколько рабочих частей, разделенных шейкой. Например, метчик-сверло, который создает отверстие и затем нарезает в нем резьбовые витки.
  • Ступенчатый – имеет несколько разных по назначению и высоте участков. Например, первый формирует резьбовые нитки, а второй сглаживает их или калибрует.
  • Колокольный – обладает сборной конструкцией специальной формы. Подходит для создания резьбы большого диаметра (50-400 мм).
  • Шахматный – имеет стандартную заборную часть и калибрующую зону, в которой зубья располагаются с пропусками. Применяется в случаях, когда нужно минимизировать трение.
  • Полый – обладает внутренней полостью, через которую отводится стружка и подается охлаждающая жидкость. Используется для обработки глухих отверстий.

Помимо стандартных моделей, которые нарезают резьбовые нити методом вращения вокруг своей оси, также существуют метчики-протяжки. Данная оснастка неподвижно фиксируется в держателе станка, а в движение приводится именно обрабатываемая деталь. Такой инструмент обычно используется для нарезания крупнопрофильной резьбы в один заход.

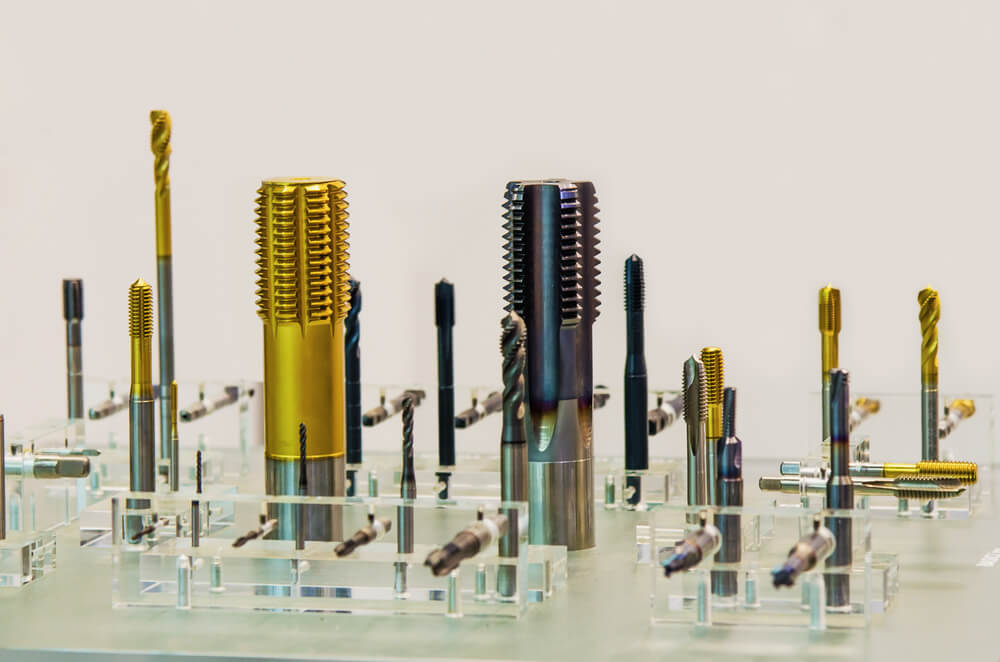

Набор разных метчиков

Особенности применения метчиков

Технология нарезания резьбы зависит от выбранного оборудования и характеристик обрабатываемого материала. Заготовки небольшой твердости обрабатываются однопроходными метчиками. Они имеют удлиненную режущую часть со сглаженными зубьями на конце, что позволяет им нарезать резьбу за один заход. При обработке материалов высокой твердости и вязкости обычно используются многопроходные модели, представляющие собой комплект из 2-5 инструментов.

По способу применения выделяют такие типы оснастки:

  • Слесарные. Такие модели применяются для формирования резьбовых профилей вручную. Используются набором из трех инструментов – черновой, средний и чистовой.
  • Машинные. Применяются совместно с различными типами станков. Резьбу с профилем до 3 мм обычно нарезают за один проход.
  • Машинно-ручные. Универсальные модели с укороченной рабочей зоной и особой формой хвостовика. Подходят и для ручного, и для машинного нарезания резьбы в 1-2 захода.

Как правило, метчики поступают в продажу в виде готовых комплектов. Выбрать подходящий набор оснастки можно на сайте компании «Эскада» по маркировке или запросив информацию у консультанта.
